Zunanje tesnilo svečke je edini premični del svečke in je tudi "most"ki priključitev svečke in motorja.

BoditeNa primer običajno tesnilo M18: različna stanja tesnila lahko odražajo različna delovna okolja; na podlagi teh lahko sklepamo o uporabi; ta različna stanja vključujejo: barvo, deformacijo, popolnost, sledi uporabe itd.

CBarva: Začetna barva podložke je pocinkana

Izačetno stanje (spredaj in zadaj)

 Barva po normalni uporabi

APo uporabi so na tesnilu vidni očitni znaki namestitve in uporabe. Zunanji del (skrajno desno tesnilo) se ne dotika sedeža svečke, zato trenje ne poškoduje premaza. Črni notranji obroč je kontaktna površina, ki se tesno prilega sedežu svečke.

TPovršina s štirimi točkami, obrnjenimi navzgor, je površina, ki se prilega glavi valja motorja. Vidite lahko, da je notranji obroč (vključno s štirimi točkami) črne barve, zunanji obroč pa je prevlečen z barvo premaza. To je zato, ker se zunanji obroč tesno prilega pritrdilnemu sedežu glave valja in ni izpostavljen okolju valja, medtem ko je notranji črni obroč izpostavljen v valju na navojni strani. Črna pritrditev so ogljikove usedline.

TZgornja slika prikazuje tesnilo, ki je zaradi oksidacije spremenilo barvo. Beli blok na desni sliki je ostanek premaza, ki ni bil popolnoma odstranjen. Stopnja oksidacije čelnih površin na obeh straneh tesnila je enaka. To kaže, da je med uporabo iz tega tesnila uhajal plin. Visokotemperaturni plin iz jeklenke je povzročil spremembo barve tesnila.

Dinformacije: debelina tesnila po namestitvi

Ko je svečka nameščena z določenim navorom, mora biti debelina tesnila znotraj določenega območja;

Vrednost navora pri vgradnji podložke M18 je 50 Nm, območje deformacije podložke pa je približno 1.45-1.65 mm (začetna debelina podložke 2.0 mm).

Začetno stanje debeline

Normalno stanje po namestitvi

IOpazimo lahko, da po deformaciji reža na sredini izgine zaradi stiskanja zaradi uporabljene sile.

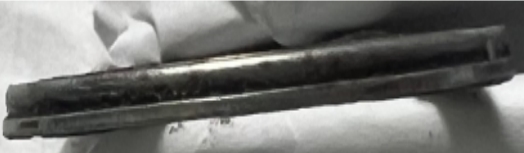

Primer: Iz zgornje slike je očitno, da reža na sredini še vedno obstaja (debelino je mogoče izmeriti za preverjanje); zato je v tem primeru glavni vzrok za uhajanje plina nepravilna namestitev;

ICelovitost: Spremembe videza tesnila

Predvsem se nanaša na celovitost 4 "krempljev", zlasti če tesnilo ni odstranjeno, opazujte stanje 4 "krempljev"

1.Ali naj"kremplje"je pokvarjen;

2.Ali je "kremplja" močno upognjena navzgor ali navzdol;

Če obstaja zgoraj navedena situacija, to pomeni, da se je med namestitvijo "kremplja" zataknila v navoj in se je pod pritiskom deformirala ter prisilila podložko, da se "vrne v svoj položaj". V tem primeru se bosta po namestitvi položaj podložke in koncentričnost telesa svečke premaknila (hkrati preverite sledi namestitve). Obstaja določena verjetnost, da bo prišlo do puščanja iz šibke točke.

Uporabne oznake: Po namestitvi privijte vdolbine in sledi trenja, ki jih pustita svečka in glava valja.

TNa sliki so jasno vidne "stopnične" oznake na površini za namestitev. To je normalna oznaka. Iz te stopnične oznake je mogoče presoditi tudi, ali je namestitev preohlapna, ali je med namestitvijo in uporabo prišlo do kakršnih koli odstopanj ter stopnjo ekscentričnosti itd. To igra pomožno vlogo pri analizi in določanju vzroka napake..
